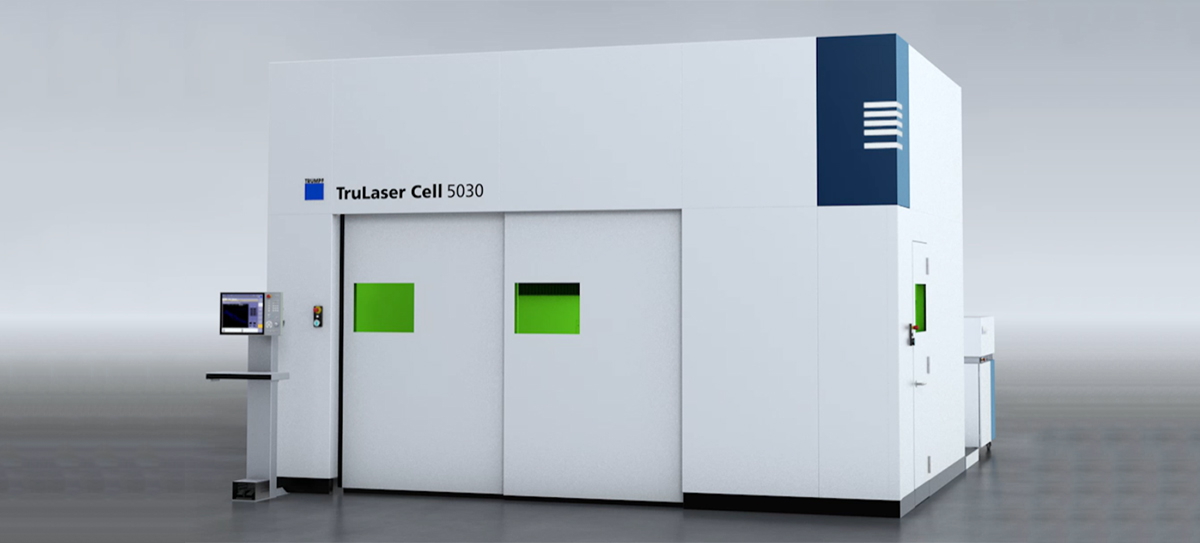

TruLaser Cell 5030



轴移动范围

X 轴移动范围                             3000mm

Y 轴移动范围                             1500mm

Z 轴移动范围                             700 mm

B 轴移动范围                             ± 135 °

C 轴移动范围                             n x 360 °

最大工件尺寸

最大工件重量,在 X 轴上                  2540 mm

最大工件重量,在 Y 轴上                  1040 mm

最大工件重量,在 Z 轴上                  470 mm

最大轴速度

沿 X 轴平行的最大轴速                    60 m/min

沿 Y 轴平行的最大轴速                    60 m/min

沿 Z 轴平行的最大轴速                    60 m/min

最大同步轴速                             104 m/min

B 轴的最大轴速                           601/分钟

C 轴的最大轴速                           601/分钟

最大轴加速度

沿 X 轴平行的最大轴加速度                5 m/s2

沿 Y 轴平行的最大轴加速度                5 m/s2

沿 Z 轴平行的最大轴加速度                5 m/s2

最大同步轴加速度                         8 m/s2

B 轴的最大轴加速度                       200rad/s2

C 轴的最大轴加速度                       100rad/s2

定位精度

线性轴的定位精度 (X、Y、Z)               0.08 mm

旋转轴的定位精度 (B)                     0.015 °

激光器

最大激光功率                            2000 W - 4000 W

可用激光器                              TruDisk
