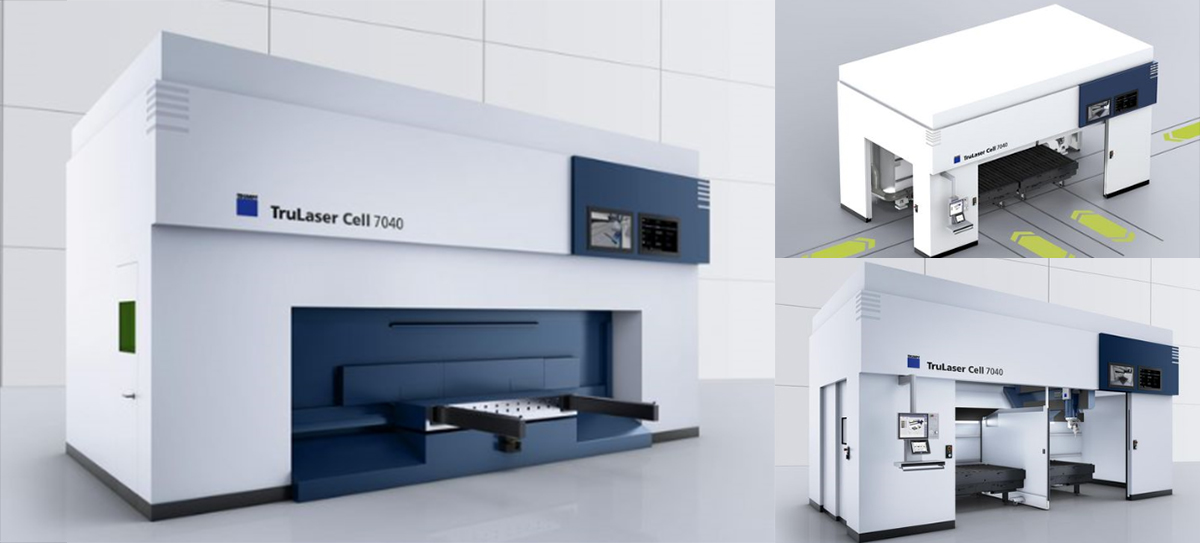

 TruLaserCell 7040



轴移动范围

X 轴移动范围              4000 mm                 4000 mm

Y 轴移动范围              1500 / 2000 mm          1500 / 2000 mm

Z 轴移动范围              750 / 1000 mm           750 / 1000 mm

B 轴移动范围              ± 135 °               ± 135 °

C 轴移动范围              n x 360 °             n x 360 °

动态激光切割单元的轴移动范围         ± 9 mm      ± 9 mm

最大轴速度

沿 X 轴平行的最大轴速     100 m/min               100 m/min

沿 Y 轴平行的最大轴速     100 m/min               100 m/min

沿 Z 轴平行的最大轴速     100 m/min               100 m/min

最大同步轴速              173 m/min               173 m/min

B 轴的最大轴速            90 1/分钟               90 1/分钟

C 轴的最大轴速            90 1/分钟               90 1/分钟

最大轴加速度

沿 X 轴平行的最大轴加速度             9 m/s2            9 m/s2

沿 Y 轴平行的最大轴加速度             10 m/s2           10 m/s2

沿 Z 轴平行的最大轴加速度             10 m/s2           10 m/s2

B 轴的最大轴加速度                    200 rad/s2       200 rad/s2

C 轴的最大轴加速度                    100 rad/s2       100 rad/s2

动态激光切割单元的最大轴加速度        40 m/s2           40 m/s2

定位精度

线性轴的定位精度 (X、Y、Z)            0.08 mm            0.08 mm

旋转轴的定位精度 (B)                  0.015 °           0.015 °

激光器

最大激光功率                3000 W - 6000 W             2000 W - 6000 W

可用激光器                  TruFlow                    TruDisk
