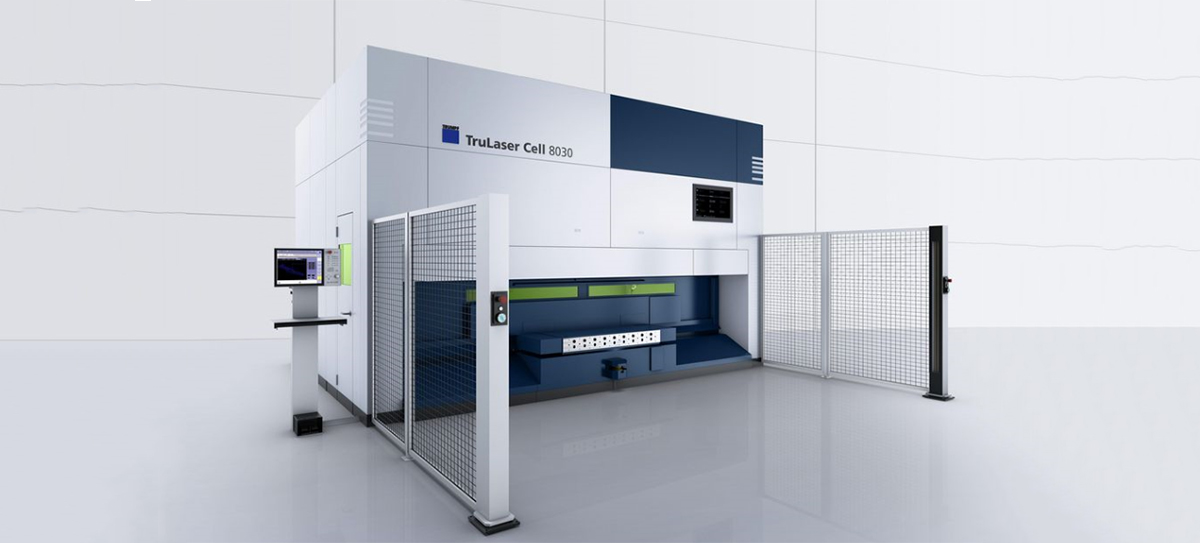

TruLaserCell 8030



轴移动范围

轴的最多数量                                                   5                                     5

X 轴移动范围                                              3000 mm                          3000 mm

Y 轴移动范围                                              1300 mm                          2100 mm

Z 轴移动范围                                               600 mm                            650 mm

B 轴移动范围                                                ± 135 °                             ± 135 °

C 轴移动范围                                               n x 360 °                            n x360 °

动态激光切割单元的轴移动范围                   ± 10 mm                           ± 10 mm

最大工件尺寸

最大工件重量,在 X 轴上                            2540 mm                           2540 mm

最大工件重量,在 Y 轴上                             840 mm                            1640 mm

最大工件重量,在 Z 轴上                             370 mm                            420 mm

最大轴速度

沿 X 轴平行的最大轴速                               100m/min                         100 m/min

沿 Y 轴平行的最大轴速                               100m/min                         100 m/min

沿 Z 轴平行的最大轴速                               100m/min                         100 m/min

最大同步轴速                                             173 m/min                        173 m/min

B 轴的最大轴速                                           90 1/分钟                          901/分钟

C 轴的最大轴速                                           90 1/分钟                          901/分钟

最大轴加速度

沿 X 轴平行的最大轴加速度                          11 m/s2                           10 m/s2

沿 Y 轴平行的最大轴加速度                          11 m/s2                           10 m/s2

沿 Z 轴平行的最大轴加速度                          11 m/s2                           10 m/s2

最大同步轴加速度                                        19.1 m/s2                         17.3 m/s2

B 轴的最大轴加速度                                     200 rad/s2                       200 rad/s2

C 轴的最大轴加速度                                     100 rad/s2                       100 rad/s2

动态激光切割单元的最大轴加速度                 40 m/s2                           40 m/s2

定位精度

线性轴的定位精度 (X、Y、Z)                        0.08 mm                           0.08 mm

旋转轴的定位精度 (B)                                   0.015 °                          0.015°

                                                        TruLaser Cell8030            TruLaser Cell 8030

                                                           (标准规格)                      (大型规格)

激光器

最大激光功率                                     2000 W - 4000 W             2000 W - 4000 W

旋转变换器的自动化装置

每页的最大负载                                 300 kg                              700 kg

工站                                                  2                                       2

主要的整个非主要生产时间                4.2 s                                  5.5 s

主要旋转时间                                    1.8 s                                  3 s

转盘直径                                          4000 mm                           5000 mm

工作高度                                          700 mm                             700 mm
